1. Giới thiệu& Ứng dụng

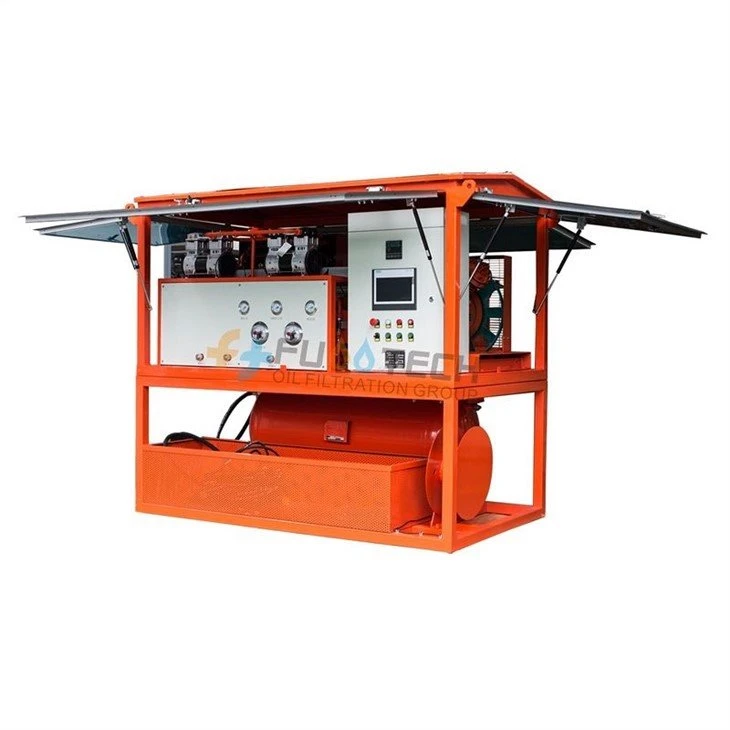

Phục hồi khí FTHS Sê-ri và máy làm đầy lại được thiết kế và sản xuất bởi Fuootech được sử dụng rộng rãi trong nhà máy thiết bị điện cách điện SF6, sử dụng, vận hành, các bộ phận nghiên cứu khoa học, v.v.
Thiết bị phục hồi phù hợp cho thiết bị điện SF6 và thiết bị điện kết hợp GIS. Đơn vị phục hồi khí của SF6 được sản xuất trên cơ sở tiêu chuẩn của thiết bị phục hồi và chất phục hồi DL/T 662-2009 ", bao gồm hệ thống phục hồi và hệ thống tăng cường, hệ thống chân không, hệ thống tinh chế và hệ thống lưu trữ khí.
2. Chức năng chính
A
● Hút hút và kiểm tra áp suất chân không cho thiết bị cách nhiệt;
● Lấy và lưu trữ khí SF6 và kiểm tra áp suất chân không còn lại của thiết bị cách nhiệt;
● Loại bỏ hàm lượng nước và các hạt khác trong SF6GAS với quá trình lọc và tinh chế;
● Đổ đầy khí SF6 vào thiết bị cách điện để áp suất vận hành được chỉ định.
3. Thông số kỹ thuật
|
Mục |
Tên |
Đơn vị |
Người mẫu |
||||
|
Fths -2 |
Fths -10 |
Fths -15 |
Fths -30 |
Fths -60 |
|||
|
Thông số kỹ thuật của các trang bị |
Dung tích |
m³/h |
2 |
10 |
15 |
30 |
60 |
|
Áp lực phục hồi |
MPA |
Nhỏ hơn hoặc bằng 0. 05 |
|||||
|
Thời gian phục hồi khí 1m³ (áp suất ban đầu 0. 6MPa) |
h/m³ |
Nhỏ hơn hoặc bằng 3 |
Nhỏ hơn hoặc bằng 0. 6 |
Nhỏ hơn hoặc bằng 0. 4 |
Nhỏ hơn hoặc bằng 0. 2 |
Nhỏ hơn hoặc bằng 0. 1 |
|
|
Áp lực cuối cùng |
MPA |
{{0}} ~ 0,8 có thể điều chỉnh |
|||||
|
Thời gian phun khí 1m³ (áp suất ban đầu 133Pa đến 0. 6MPa) |
h/m³ |
Nhỏ hơn hoặc bằng 3 |
Nhỏ hơn hoặc bằng 0. 6 |
Nhỏ hơn hoặc bằng 0. 4 |
Nhỏ hơn hoặc bằng 0. 2 |
Nhỏ hơn hoặc bằng 0. 1 |
|
|
Thời gian cần thiết cho độ trống âm lượng 1m³ từ 0. 1MPa đến 133Pa |
h |
Nhỏ hơn hoặc bằng 1 |
Nhỏ hơn hoặc bằng 0. 6 |
Nhỏ hơn hoặc bằng 0. 4 |
Nhỏ hơn hoặc bằng 0. 4 |
Nhỏ hơn hoặc bằng 0. 4 |
|
|
Nước chân không cuối cùng |
PA |
Ít hơn hoặc bằng 10 |
|||||
|
Cách khí hóa |
|
Hệ thống sưởi điện |
|||||
|
Cách hóa lỏng |
|
Sự ngưng tụ áp suất cao hóa lỏng |
|||||
|
Chế độ tái sinh bộ lọc khô |
|
Tái sinh kích hoạt chân không |
|||||
|
Kích thước bên ngoài |
Mm |
1000*800* |
1600*1200* |
1800*1200* |
1800*1200* |
2300*15800* |
|
|
Sức mạnh làm việc |
V |
(380V -50 Hz) 3Phase 4 dây hoặc theo tùy chọn của người mua |
|||||
|
Tổng năng lượng điện |
KW |
5 |
8 |
12 |
18 |
22 |
|
|
Chỉ số hiệu suất |
Độ tinh khiết khí SF6 sau khi phục hồi |
Ppm |
60 |
||||
|
Hàm lượng dầu |
Ppm |
5 |
|||||
|
Tạp chất |
μm |
1 |
|||||
4. Hiệu suất kỹ thuật
|
Kiểu |
Thuốc hóa lỏng áp suất cao, di động |
|
|
Nhiệt độ môi trường làm việc |
-10 độ ~ 45 độ |
|
|
Sự hồi phục |
Áp lực ban đầu |
0.8 |
|
|
Áp lực cuối cùng (MPA) |
Nhỏ hơn hoặc bằng 0. 03 |
|
|
Thời gian để thu hồi 1 m³ gas (h/ m³) |
Nhỏ hơn hoặc bằng 0. 3 |
|
Lấp đầy |
Áp lực ban đầu (PA)) |
Ít hơn hoặc bằng 133 |
|
|
Áp lực cuối cùng (MPA) |
0 ~ 1 (điều chỉnh) |
|
|
Thời gian để đổ đầy khí 1 m³ (h/m³) |
Nhỏ hơn hoặc bằng 0. 3 |
|
Thời gian để bơm chân không từ 0. 1MPa đến 133Pa (h/m³) |
Nhỏ hơn hoặc bằng 0. 3 |
|
|
Hạn chế chân không (PA) |
Ít hơn hoặc bằng 10 |
|
|
Tăng giá trị trong 24 giờ đối với việc giữ chân không ở 133Pa (PA) |
Ít hơn hoặc bằng 400 |
|
|
Độ tinh khiết khí sau khi phục hồi SF6 |
Hàm lượng nước (ppm/v) |
Ít hơn hoặc bằng 60 |
|
Hàm lượng dầu (PMM/W) |
Ít hơn hoặc bằng 10 |
|
|
Lưu trữ bể |
Bụi (μm) |
Nhỏ hơn hoặc bằng 1 |
|
Phương pháp lưu trữ |
Khí lỏng |
|
|
Áp lực (MPA) |
5 |
|
|
Khối lượng (l) |
110; 200; 300 |
|
|
Thể tích chất lỏng (kg) |
100; 180; 280 |
|
|
Phương pháp hóa lỏng |
|
Ngưng tụ áp suất cao |
|
Phương pháp hóa hơi |
|
Sưởi ấm bằng điện |
|
Tái tạo bộ lọc khô |
|
Tái sinh kích hoạt gia nhiệt |
|
Quyền lực |
|
Theo yêu cầu của bạn |
|
Tổng công suất (kW) |
|
Ít hơn hoặc bằng 18 |
5. Đặc trưng
1) Thiết kế nâng cao, chức năng đầy đủ và cấu trúc nhỏ gọn với hoạt động đơn giản.
2) Các hệ thống nén: Nó cần máy nén kín để đảm bảo không có rò rỉ.
3) Hệ thống chân không: Cần có bơm chân không cánh quạt để ngăn chặn dầu trở lại
4) Hệ thống tinh chế: Được trang bị các bộ lọc Ingersoll Rand cần sưởi ấm điện và chất hấp phụ hiệu quả cao. Không có sự thay thế thường xuyên của các chất hấp phụ, vì vậy kết quả tinh chế là tốt hơn.
5) Hệ thống điện: Được trang bị tự động xác nhận ba thiết bị năng lượng pha, bảo vệ lỗi.
6) Hệ thống điều khiển: Các van lấy công nghệ mới nhất.
7) Hệ thống lưu trữ: Cung cấp bể chứa theo yêu cầu của người dùng.
8) Thiết bị này được sản xuất theo loại di động.
6. Đóng gói, Vận chuyển, Vận chuyển và thanh toán
7. Giấy chứng nhận
8. Các thành phần và chức năng chính của thiết bị
Các chức năng chính của thiết bị bao gồm máy nén, bơm chân không, hệ thống làm lạnh, bộ tái tạo bộ lọc khô, lò sưởi, máy lọc, bộ lọc, đường ống, van, thiết bị, điều khiển điện và các bộ phận cấu trúc, bảng điều khiển khung, bánh xe chạy và bể chứa.
